Conducteurs ohmiques

\( U = R \times I \)

Relation linéaire entre U et I

Définition :

Un conducteur ohmique est un dipôle électrique dont la caractéristique U = f(I) est une droite passant par l'origine. Sa résistance R est constante quelle que soit la tension appliquée.

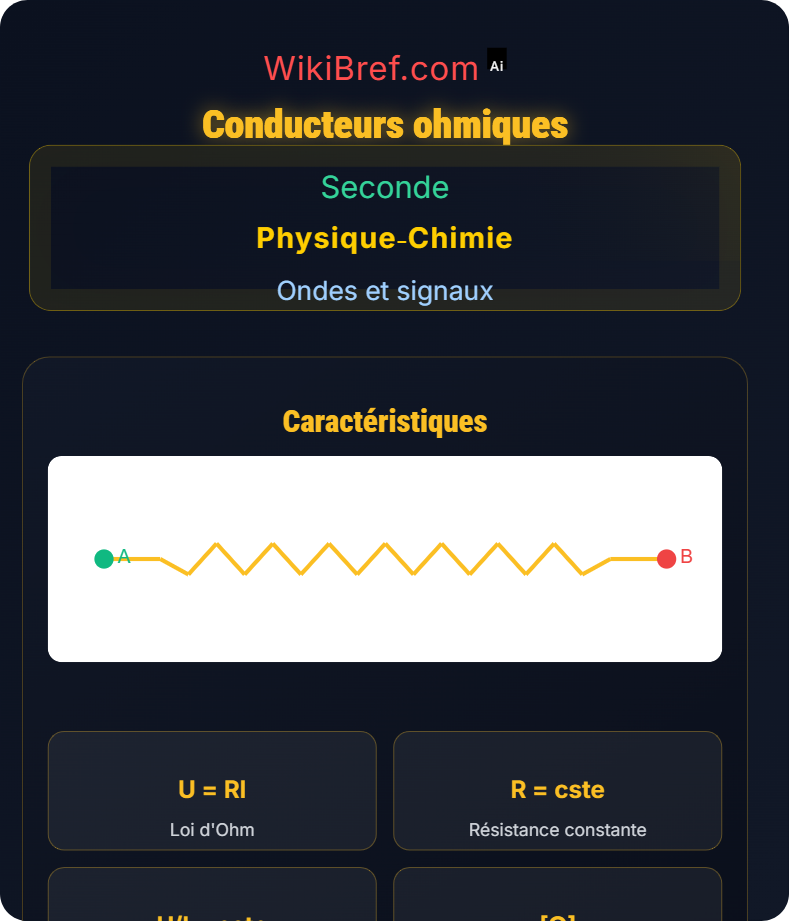

Symbole électrique :

Résistor = ████

Exemple 1 :

Résistance de 10 Ω :
Si I = 0.5 A alors U = 5 V

Exemple 2 :

Si U double, I double aussi

Caractéristiques

⚡

Résistance constante (R = cte)

⚡

Caractéristique linéaire U = f(I)

⚡

Passage par l'origine (0,0)

⚡

Pente = résistance R

Loi d'Ohm

🔍

U = R × I

🔍

I = U / R

🔍

R = U / I

Matériaux ohmiques

🔧

Cuivre, aluminium, fer

🔧

Graphite, certains alliages

🔧

Solutions salines diluées

Méthodes & Conseils

📝

Reconnaître un conducteur ohmique par sa caractéristique linéaire

🔍

Vérifier que la droite passe par l'origine

🎯

Calculer R comme pente de la droite U=f(I)

📈

Comparer la pente pour différentes résistances

💡

Plus R est grand, plus la droite est inclinée

Erreurs Fréquentes

Erreur 1 :

Confondre conducteur ohmique et non-ohmique

Erreur 2 :

Oublier que R est constant

Erreur 3 :

Interpréter une caractéristique non-linéaire comme ohmique

Applications pratiques

Composants électriques :

Résistances, filtres, diviseurs de tension

Mesures électriques :

Calibrage des appareils de mesure
