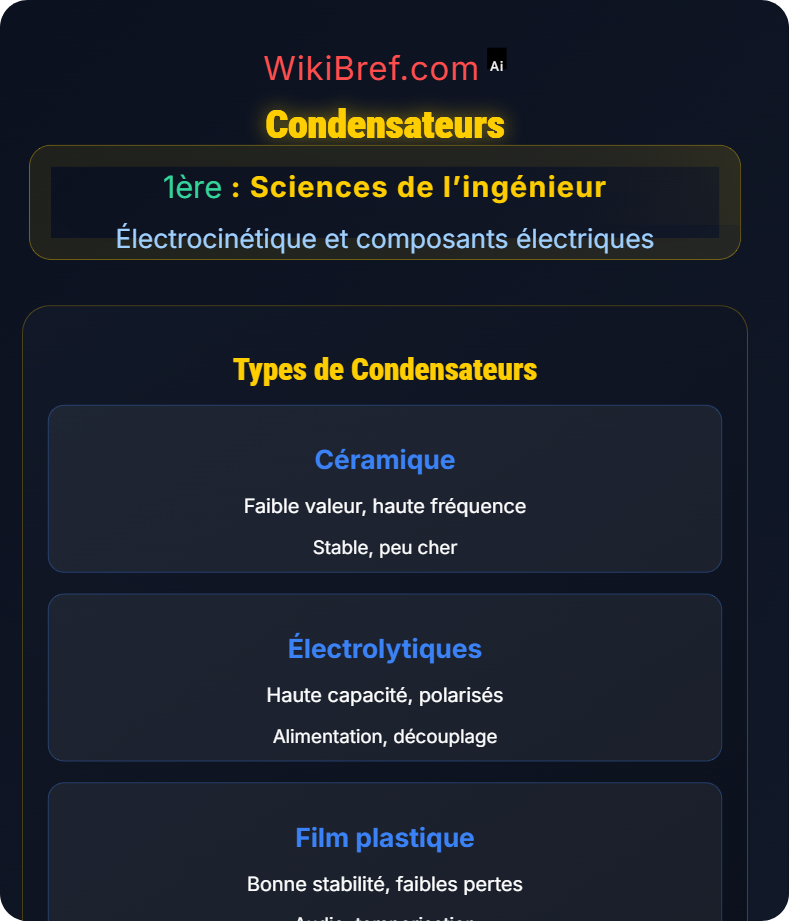

Condensateurs
Q = C × U
Stockage de charges électriques
Calcul charge :
C = 10µF, U = 12V → Q = 120µC
C = 470nF, U = 5V → Q = 2.35µC
C = 470nF, U = 5V → Q = 2.35µC
Énergie stockée :
E = ½ × C × U²
C = 100µF, U = 10V → E = 5mJ
C = 100µF, U = 10V → E = 5mJ
Caractéristiques des Condensateurs
Capacité (F)
Tension nominale (V)
Tolérance (%)
Constante de temps (τ = R×C)
Associations
Série
1/Cₑq = Σ 1/Ci
Parallèle
Cₑq = Σ Ci
Conseils & Astuces
Charge proportionnelle à la tension
Ne pas dépasser la tension nominale
Constante de temps τ = R×C
Charge/décharge exponentielle
Filtre passe-bas avec résistance
Règles Essentielles
Règle 1 :
Q = C × U (relation charge-tension)
Règle 2 :
i = C × du/dt (courant dans le condensateur)
Règle 3 :
E = ½ × C × U² (énergie stockée)
Règle 4 :
τ = R×C (constante de temps)
