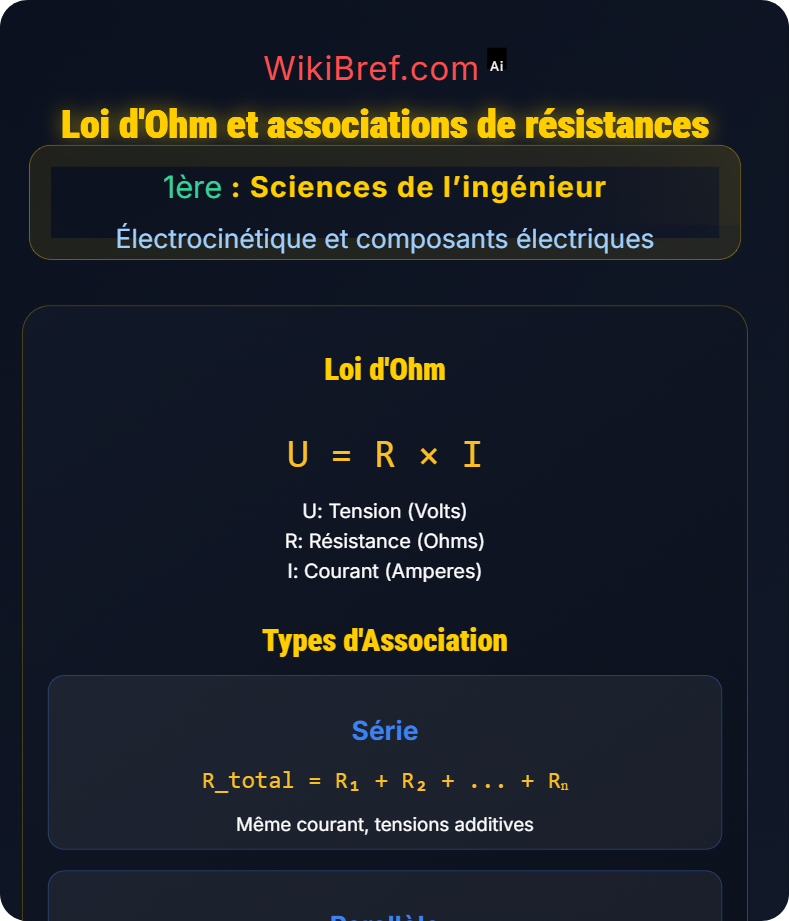

Loi d'Ohm et Associations
U = R × I
Résistance équivalente dans différents circuits
Calcul série :
R₁ = 2Ω, R₂ = 3Ω → Rₑq = 5Ω
U = 10V → I = 2A
U = 10V → I = 2A
Calcul parallèle :
R₁ = 4Ω, R₂ = 4Ω → Rₑq = 2Ω
I₁ = I₂ = U/R = 2.5A
I₁ = I₂ = U/R = 2.5A
Associations de Résistances
Série: Rₑq = R₁ + R₂ + ...
Parallèle: 1/Rₑq = 1/R₁ + 1/R₂ + ...
Courant identique en série
Tension identique en parallèle
Types d'Associations
Série
Rₑq = Σ Ri
Parallèle
1/Rₑq = Σ 1/Ri
Mixte
Combinaison
Diviseur
Tension/Courant
Conseils & Astuces
Identifier les associations avant de calculer
En série, le courant est constant
En parallèle, la tension est constante
Calculer la résistance équivalente d'abord
Appliquer la loi d'Ohm à chaque section
Règles Essentielles
Règle 1 :
Série: Rₑq = R₁ + R₂ + ...
Règle 2 :
Parallèle: 1/Rₑq = 1/R₁ + 1/R₂ + ...
Règle 3 :
U = R × I (partout dans le circuit)
Règle 4 :
Conservation de l'énergie dans les circuits
