Grandeurs électriques fondamentales
\( U = R \times I \)
Loi d'Ohm
Définition : Les grandeurs électriques de base sont l'intensité du courant (I), la tension (U), la résistance (R) et la puissance (P). Elles permettent de caractériser un circuit électrique.

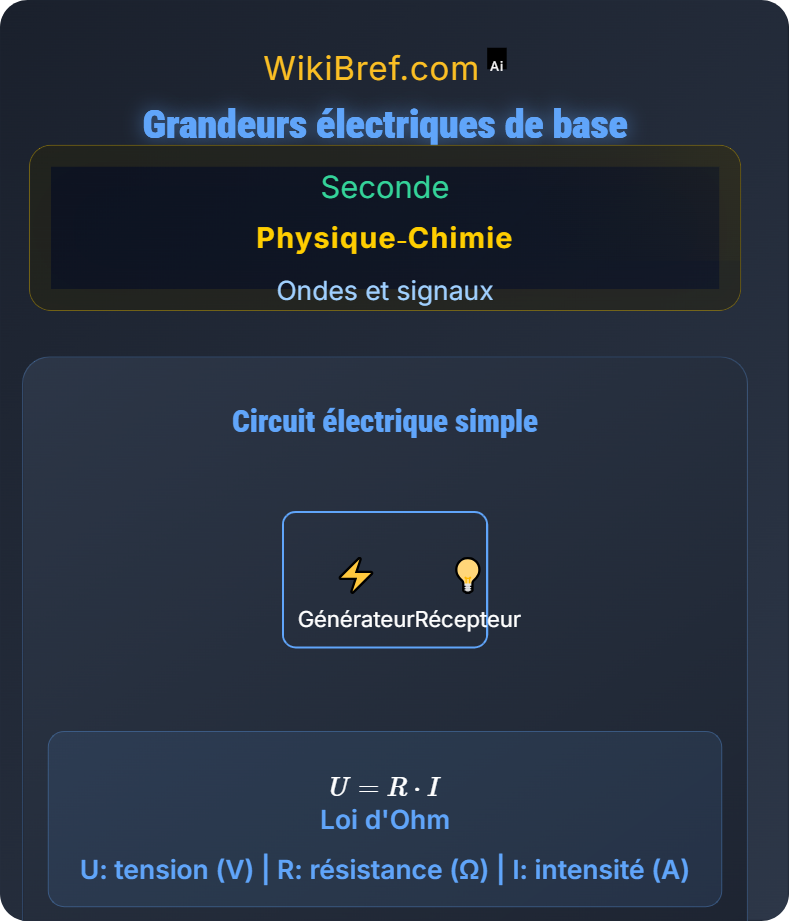

Circuit électrique simple
| Grandeur | Symbole | Unité |
| Intensité | I | Ampère (A) |
| Tension | U | Volt (V) |
| Résistance | R | Ohm (Ω) |
| Puissance | P | Watt (W) |
Mesures :
• Intensité : mesurée avec un ampèremètre
• Tension : mesurée avec un voltmètre
• Montage en série pour l'ampèremètre
• Montage en dérivation pour le voltmètre
• Tension : mesurée avec un voltmètre
• Montage en série pour l'ampèremètre
• Montage en dérivation pour le voltmètre
Caractéristiques des grandeurs
Intensité (I) : quantité de charge par seconde
Tension (U) : différence de potentiel
Résistance (R) : opposition au courant
Puissance (P) : énergie transférée par seconde
Loi d'Ohm : U = R × I
Relations importantes
P = U × I (puissance électrique)
P = R × I² (effet Joule)
Loi des nœuds : ΣI entrantes = ΣI sortantes
Conseils & Astuces
Retenez : U = R × I, c'est la loi d'Ohm
L'ampèremètre se branche en série
Le voltmètre se branche en dérivation
L'intensité s'exprime en ampères (A)
La tension s'exprime en volts (V)
Erreurs Fréquentes
Erreur 1 :
Brancher l'ampèremètre en dérivation
Erreur 2 :
Confondre tension et intensité
Erreur 3 :
Oublier les unités dans les calculs
