Définitions clés
Simulation numérique
Modélisation informatisée d'un système physique pour prédire son comportement.
Validation
Processus de vérification de la conformité entre simulation et réalité expérimentale.
\( \text{Écart relatif} = \frac{|valeur_{exp} - valeur_{sim}|}{valeur_{ref}} \times 100\% \)
Calcul de précision
Outils de simulation :
🧰 SolidWorks
⚙️ CATIA
🧲 COMSOL
🧮 MATLAB/Simulink
⚙️ CATIA
🧲 COMSOL
🧮 MATLAB/Simulink
Objectifs :
📊 Prédire le comportement
⚙️ Optimiser les designs
💸 Réduire les coûts
🛡️ Améliorer la sécurité
⚙️ Optimiser les designs
💸 Réduire les coûts
🛡️ Améliorer la sécurité

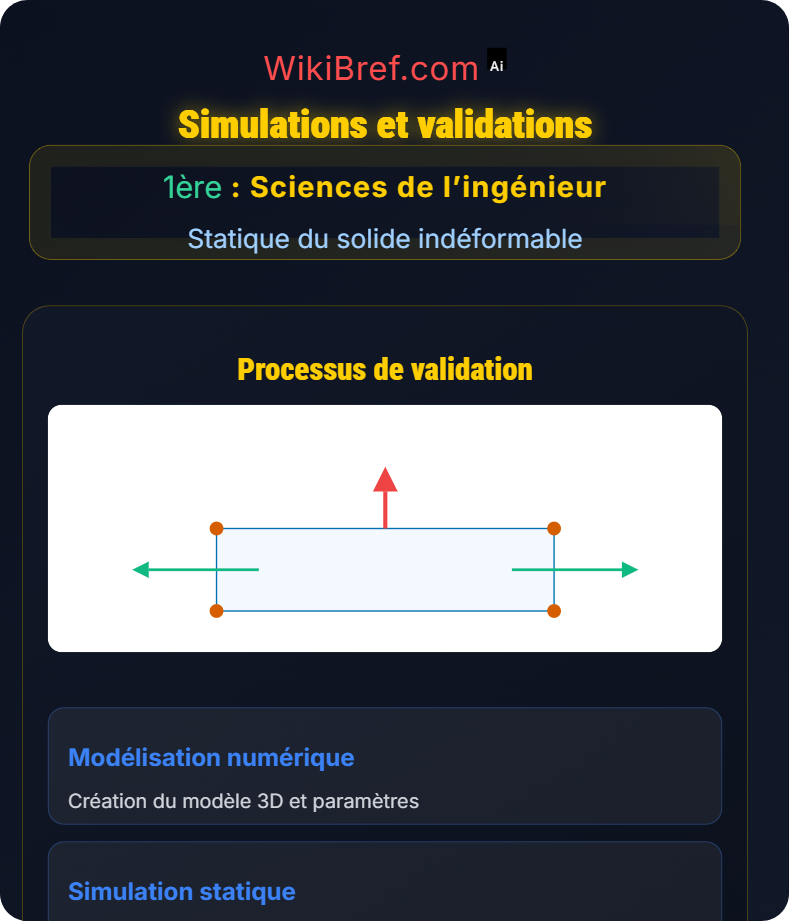

Processus de validation
Modélisation du système
Expérience réelle
Comparaison des résultats
Validation du modèle
Critères de validation
\( \epsilon < 5\% \)
Seuil d'acceptabilité
Coefficients de corrélation
\( r = \frac{\sum (x_i - \bar{x})(y_i - \bar{y})}{\sqrt{\sum (x_i - \bar{x})^2 \sum (y_i - \bar{y})^2}} \)
Méthodes & Conseils
Identifier les paramètres critiques
Calibrer les modèles avec données réelles
Utiliser plusieurs jeux de données
Analyser les écarts et incertitudes
Documenter toutes les hypothèses
Règles essentielles
Règle 1 :
Une simulation validée peut remplacer des tests coûteux
Règle 2 :
La validation doit être effectuée dans les conditions réelles d'utilisation
Règle 3 :
Les modèles doivent être simples mais suffisamment précis
Exemples détaillés
Exemple 1 : Validation d'une poutre
Poutre encastrée de 2m supportant une charge de 1000N à son extrémité.
Simulation : flèche = 5.3mm
Expérience : flèche = 5.1mm
Écart relatif = |5.1-5.3|/5.1 × 100% = 3.9% < 5% → Valide
Simulation : flèche = 5.3mm
Expérience : flèche = 5.1mm
Écart relatif = |5.1-5.3|/5.1 × 100% = 3.9% < 5% → Valide
Exemple 2 : Simulation d'un treillis
Modélisation d'une structure triangulée avec logiciel CAO.
Comparaison des efforts dans chaque barre.
Validation par mesures de contraintes avec jauges de déformation.
Comparaison des efforts dans chaque barre.
Validation par mesures de contraintes avec jauges de déformation.
Erreurs fréquentes
Erreur 1 :
Omettre les conditions aux limites dans la simulation
Erreur 2 :
Ne pas tenir compte des incertitudes expérimentales
Erreur 3 :
Utiliser un modèle trop simplifié pour la validation
